Nový příspěvek JeffTron: Extreme procesorovka
Zahajuji výrobu prototypu Extreme procesorovky - Advanced.

Programově je stejná jako nyní prodávaná Procesorovka - Advanced:
http://www.jefftron.cz/out/media/Proces ... irucka.pdf
video s funkcemi: http://www.youtube.com/watch?feature=pl ... Msz-qAnqAU
liší se hardwarově, kdy jsou použity cca a 2x silnější mosfety, než má slabší verze + chladič pro odvod tepla ze spínacího mosfetu.

Díky novému uspořádání součástek, je velikost zařízení stejná jako nyní prodávaná základní verze, tj. 51x18mm

Předpokládaná použitelnost by byla min. do m170 i pro kropiče. Nynější verze má použitelnost pružiny do m130 bez omezení, do M150 s delší prodlevou mezi výstřely.

předpokládaná cena za Extreme procesorovku - Advanced:
samostatné zařízení cca 1200 Kč
s univerzální kabeláží cca 1550 Kč

Pokud se chcete vyjádřit, napište sem prosím svou reakci.


Přílohy:

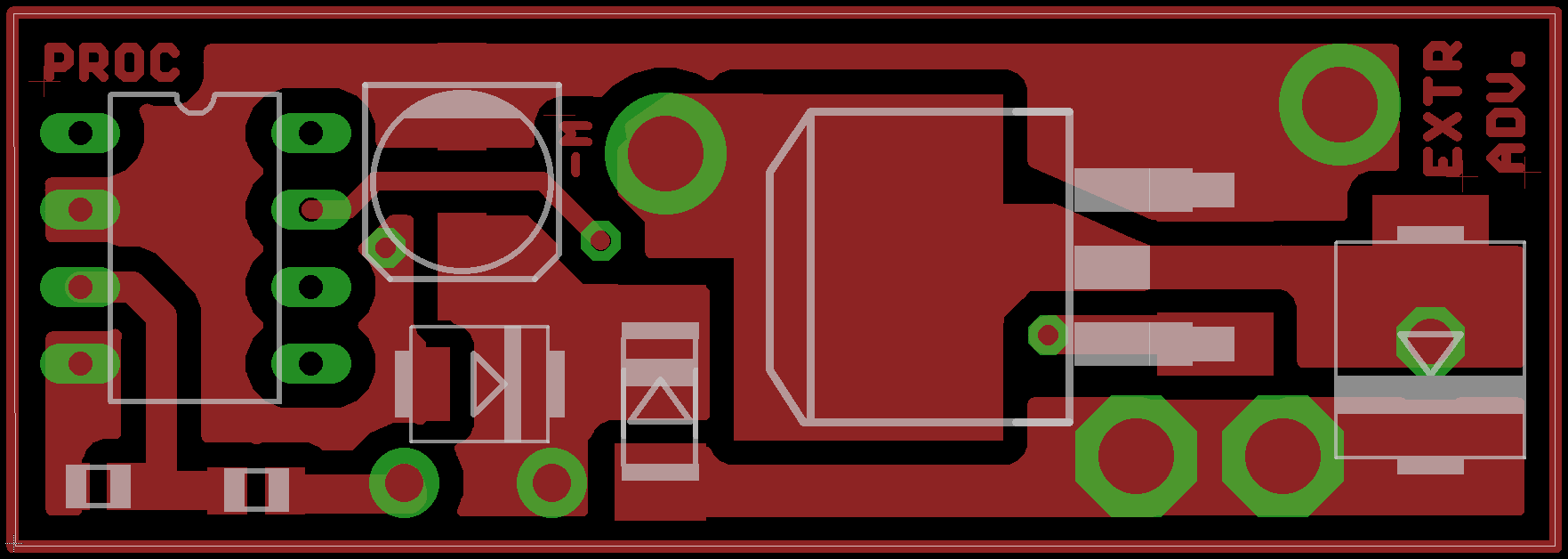

extreme_procesorovka-advanced_top.png [ 54.23 KiB | Zobrazeno 15593 krát ]

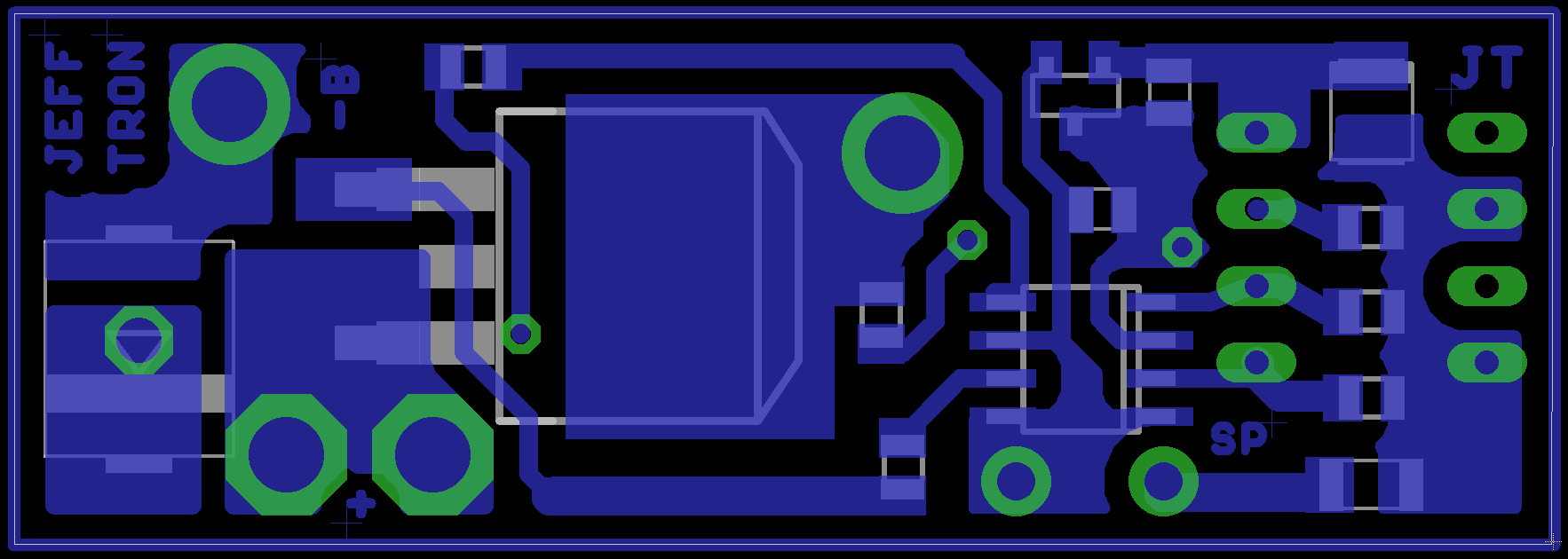

extreme_procesorovka-advanced_bot.png [ 23.22 KiB | Zobrazeno 15593 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
21 zář 2012, 18:05
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced

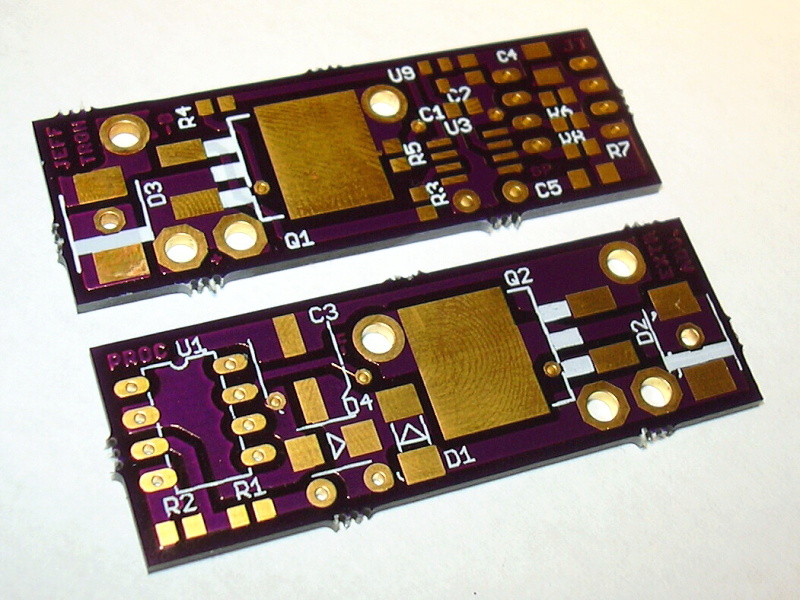

Dnes mi prisly prototypove desky z USA, soucastky mam pripravene a proto bych rad nabidnul ZDARMA jednomu az dvěma zajemcum toto zarizeni na testy a sepsání následné recenze.

Potrebuji to otestovat na co nejsilnejsi zbrani. Poslal bych samostatne zarizeni s navodem priblizne za 14dni.

zajemci prosim piste do tohoto tematu


Přílohy:
prototyp_extreme_proc-adv.JPG [ 222.98 KiB | Zobrazeno 15524 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
26 říj 2012, 13:59
Profil Zobrazit autorovy stránky
Praporčík
Praporčík

Registrován: 15 lis 2011, 23:06
Příspěvky: 108
Bydliště: Praha
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Jestli stačí PSG 150 na 22:1 kolech a rychlostnim motoru, tak je možnost. Odběr přesahuje 60A (asi o dost, protože tahle kombinace původně s PSG120 žrala 55A).

_________________
Ničemu mechanickému nedej znát, že máš na spěch.


26 říj 2012, 22:23
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
to mas dost silenej odber, co ja jsem melril zbrane, tak s sp170 byl odber 28A
no kazdopadne uz se vas prihlasilo vic nez budu mit zarizeni, tak to nejak vykoumam, az to budu mit pripravene na odeslani

_________________
JeffTron - Elektronika pro AEG zbraně 21. století


27 říj 2012, 10:40
Profil Zobrazit autorovy stránky
Praporčík
Praporčík

Registrován: 15 lis 2011, 23:06
Příspěvky: 108
Bydliště: Praha
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Jo, odběr to má velikej a taky vysokou kadenci. Je tam rychlostní motor a ještě nějaká šulin značka, tak si to prostě pápne.

_________________
Ničemu mechanickému nedej znát, že máš na spěch.


27 říj 2012, 13:26
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced

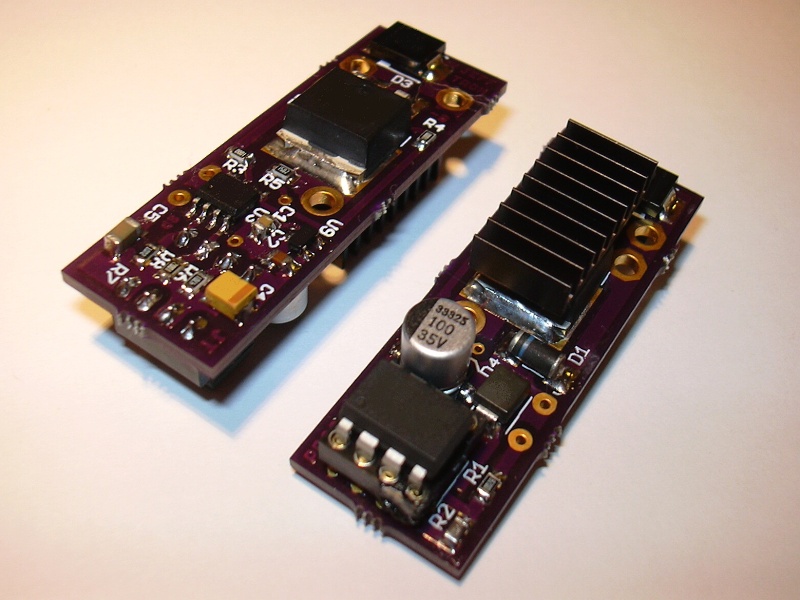

Prototypové desky Extreme procesorovky - advaced již mám se stavené a vyzkoušené. V pondelí tedy posílám testerům, aby se vychytaly nedokonalosti zařízení před zahájením sériové výroby.


Přílohy:
prototypy_extreme_procesorovka-advanced.jpg [ 159.67 KiB | Zobrazeno 15442 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
04 lis 2012, 14:38
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced

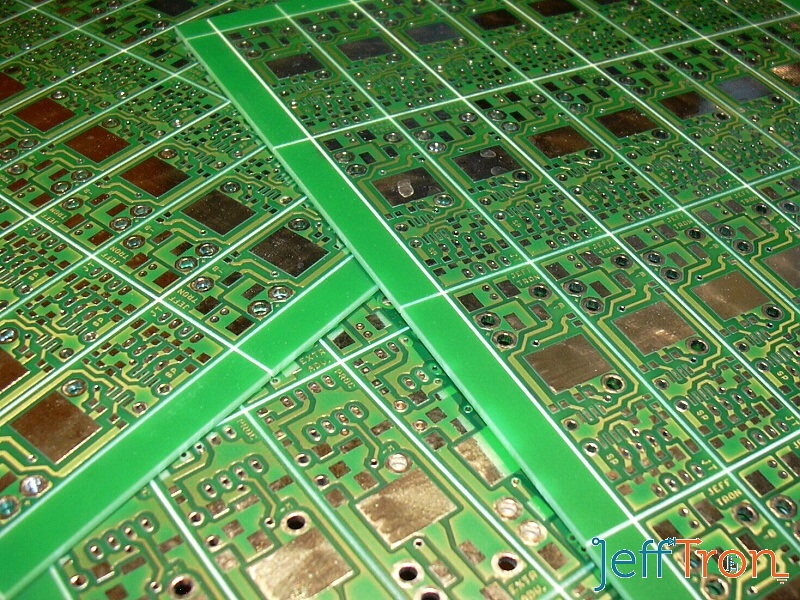

Desky pro Extreme procesorovku - Advanced právě přisly z továrny. Zbývá jenom osazení součástek a může jít do prodeje (předpokládám ke konci ledna 2013).


Přílohy:
extreme_proc-advanced.jpg [ 297.79 KiB | Zobrazeno 15345 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
21 pro 2012, 16:53
Profil Zobrazit autorovy stránky
Desátník
Desátník

Registrován: 16 lis 2012, 10:11
Příspěvky: 7
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
!!!TEST!!!

Zhodou náhod som bol vybraný ako tester pre nový produkt firmy Jefftron z ČR a to EXTREME Procesorovku advanced. Kto už ma skúsenosti s ich produktami, tak vie že prívlastok extreme patri dielom, ktoré sú stavané pre tie najsilnejšie upgrady. Po dohode som dostal procesorovku s kabelážou čím mi odpadla časť práce s výberom vhodných káblov. Procesorovku som nainštaloval do zbrane AK47 taktical so 170 pružinou . Pre relatívne väčšie rozmery procesorovky som sa ju rozhodol dať pod kryt záveru, kde je dostatok miesta, keďže batéria ma miesto v pažbe. Ako batériový konektor som použil XT60. Na motor sú káble prispájkované, nie sú cez fastony. Prvé prebudenie systému prebehlo úspešne, procesorovka po self-teste zavibrovala a zbraň strieľala v režime safe, semi, dávka/auto. Pustil som sa do programovania. Prvé pokusy boli viac-menej neúspešné, avšak po pozretí video-návodu na internete, podľa ktorého som rýchlo naprogramoval procesorovku k mojej spokojnosti.
Prvé „bojové“ testovanie prebehlo k spokojnosti. Otestoval všetky možnosti procesorovky, aktívnej brzdy a všetkého čo táto vecička dokáže. Veľmi ma potešila možnosť riadenia otáčok motora, hlavne pri použití li-po batérie. Samozrejme procesorovka robí aj dohľad nad týmito typmi batérie takže nemalo by prísť k jej poškodeniu. Vystrieľal som viac ako 12 000bb v rôznych režimoch streľby. Jednotlivé / dávka/ auto všetko bolo bez problémov. Vyhotovenie je na vysokej profesionálnej úrovni. Veľkosťou by som procesorovku odporúčal do zbrani, ktoré ponúkajú viac miesta na jej umiestnenie, nie je to žiadny drobček.
Moje dojmy z tejto vecičky sú veľmi dobre, odporúčam každému nadšencovi čo chce čo najviac zo svojej zbrane.


Ak by ste mali niekto otazky rad odpoviem


22 led 2013, 09:53
Profil
Praporčík
Praporčík

Registrován: 15 lis 2011, 23:06
Příspěvky: 108
Bydliště: Praha
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Zdravím,

s Jeffem jsem se dohodl na testování jeho nové procesorovky Advanced v Extreme verzi. Jedná se tedy o nejodolnější provedení jaké je k dispozici.

Testovací sestava: G&P SAM-R, SP170, kola 22:1 a vysokorychlostní motor
Ano, vím že motor není ideální, ale chtěl jsem to zkusit :D
Odběr sestavy se pohyboval kolem 60A s pružinou SP140. Odběr na SP170 nezměřen, ale těžko bude nižší. Ideální zátěžová kombinace.
Procesrorovka:
poměrně velká, do malých zbraní bude problém ji směstnat. Do pažby se vejde bez problémů. Profesionálně vyrobená s vodiči pečlivě připájenými. Dodávané kabely jsou dostatečně dlouhé aby se MOSFET dal umístit dle přání, a to i do kabelově nestandardních zbraní.
Ovládací vodiče jsou velice tenké a umožňují tak protažení mechaboxem v.II, bez nutnosti tahat vodiče kolem mechaboxu, což považuji za velké plus.
Test:
Instalace bez problémů, snad je u M16 je dobré dát procesorovku hlouběji do pažby, kde je více prostoru. Konektor T-Plug, u motoru FAST-ONy.
Většina testů probíhala v garáži, zejména díky nízkým venkovním teplotám.
Na takto vysoký odběr procesorovka poměrně silně hřeje (zejména v režimu tříraných dávek a zapnuté brzdě), ale to je pažbička již rozpálená od motoru a kabely hřejí též. Nutno podotknout, že jsem ji skutečně nešetřil a přesto ochrana nezasáhla. Samozřejmě s takto vysokými proudy ve zbrani je nutno počítat a neplést si pušku s kropicí hadicí.
Programování: nějaké procesorovky jsem již vlastnil, takže nemám co dodat. Těžko lze vymyslet jednodušší a efektivnější způsob. Po pár přečteních návodu lze již vše naprogramovat "z hlavy".
Venku zbraň byla díky nízkým teplotám pouze jednou. Bez problémů.
Pro ortodoxní ostrostřelce může být zajímavý program "jednotlivé s prodlevou". Osobně se mi velmi líbilo nastavení: safe, double, auto. Pro šetření motoru jsem později vypnul aktivní brzdu. Odpor pružiny stejně zarazil motor téměř okamžitě.
Těším se na jaro, až budu moci zbraň vytáhnout ven. Garážové testy byly ukončeny zničenou hlavou válce a sjetým pístem. Komutátor motoru je ojiskřený až na půdu a moc času mu už nedávám. Procesorovka stále spíná. Mohu doporučit.

EDIT: chyby a sloh

_________________
Ničemu mechanickému nedej znát, že máš na spěch.


25 led 2013, 12:51
Profil
Plukovník
Plukovník

Registrován: 17 kvě 2011, 18:56
Příspěvky: 711
Bydliště: Ústecký kraj
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Extreme procesorovka - Advanced s univerzální kabeláží

Od firmy Jefftron jsem dostal toto zařízení za účelem otestovat jeho funkce a výdrž. Nebudu zde popisovat samotné zapojení procesorovky, protože to má Jefftron dost dobře popsáno v návodu a navíc je to identické jako zapojení klasického mosfetu.

Testování:

Nevím čím bych začl. Procesorovka toho umí opravdu dost. Lze zvolit různé módy střelby.
1)safe/semi/auto – jako když máte klasický mosfet
2) safe/semi/dávka+auto – vystřelí se tříranná dávka a po kráké odezvě spouště spustí automatická střelba. Tady je fajn, že tříranná dávka není pevná, můžeme nastavit 2,3,4,5…. ran a také nastavit dobu odezvy, než se spustí auto.
3) safe/semi/semi – super věc např. pro sr25,m82, SVD apod.
4)safe/semi/dávka – když je přepínač střelby v poloze auto, vystřelí se pouze dávka. Zde opět platí, že délka dávky jde nastavit, takže opět můžeme mít 2,3,4,5… ran v dávce.
5)safe/semi/semi – oproti módu 3 je zde prodleva mezi jednotlivými výstřely, kterou opět můžeme nastavit.
6)safe/dávka/auto – místo režimu semi je zde dávka o 2,3,4,5… ranách podle libovolného nastavení.

Jak už jsem zmínil módů střelby, lze nastavovat délku dávky, prodlevu mezi dávkou a auto, prodlevu mezi jednotlivými výstřely, ale také lze snížit kadenci, zpětně kadenci zvýšit, zapnout aktivní brzdu, vypnout aktivní brzdu, odpojení li-xx akumulátorů je také super věc- nemusíme mít strach, že svou baterii moc vybijeme a tím pádem poškodíme. Pokud se do nastavení zamotáme, je tu i tovární reset, který jsem sám nejednou použil. Vše funguje jak má, všechny funkce jsem ozkoušel a jako majitele m16a4 mě nejvíc nadchnul mód 4, kdy zbraň umí vlastně BURST jako ostrá m16 :)
Zařízení jsem testoval na sestavě:
SP150 GD, kola SHS 100:300, motor Aimtop, 8mm kuličková ložiska ložiska s baterií Turnigy 3s, 3000mAh, 20C a později s baterií KYPOM 3s, 3300mAh, 35C

S lipol Turnigy 3s, 3000mAh, 20C: vystříleno +- 400bb střídavě semi tak auto do 2 minut. Nebyla cítit teplotní změna.
S lipol KYPOM 3s, 3300mAh, 35C : poprvé 550BB v dávce v 11C°, nezaznamenal jsem teplotní rozdíl, podruhé 650BB v dávce v pokojové teplotě – zaznamenal jsem teplotní rozdíl, ale nic velkého.
Celkově jsem s procesorovkou nastřílel okolo 6k BB a považuji ji na naprosto spolehlivou.
Procesorovka je mnohem větší paráda, než může zdát. Oproti klasickému mosfetu, který je při vyšších pružinách stejně potřeba, procesorovka velkou mírou rozšiřuje možnosti kvéru a nenechal bych se odradit cenou, protože za investované peníze toho nabídne víc, než např. vzduchotechnika.

_________________
M16A4 - sp140 -> 168m/s +
mk12 mod.1 - sp160 -> 180m/s +
SR25 - psg150 190m/s +



12 úno 2013, 18:51
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Extreme procesorovky - Advanced jsou vyrobené a připravené na odeslání.

Oproti základní variantě advanced procesorovky je tato extreme verze dimenzovaná na vyšší proudy a tím předurčená pro vysoce upgradované zbraně, ať do síly, či do kadence. Programově není nijak upravena. Díky novému návrhu součástek je velikost procesorovky téměř shodná se základní variantou.

Verze bez kabeláže za cenu 1180 Kč:
http://www.jefftron.cz/Procesorovka/Ext ... anced.html
Obrázek


Verze s univerzální kabeláží za cenu 1476 Kč:
http://www.jefftron.cz/Procesorovka/Ext ... elazi.html
Obrázek

_________________
JeffTron - Elektronika pro AEG zbraně 21. století


14 úno 2013, 19:33
Profil Zobrazit autorovy stránky
Praporčík
Praporčík

Registrován: 15 lis 2011, 23:06
Příspěvky: 108
Bydliště: Praha
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Abychom to trochu oživili:

zátěžový motor sedí procesorovce na výše zmíněnou konfiguraci mnohem více. Že by téměř nehřála, to nikoli, ale teplota se i při rychle opakovaných jednotlivých drží na velmi příjemné úrovni. Původní vysokorychlostní to chudák vzdal na osjikřené a doslova rozpadlé uhlíky.

Změřený odběr procesorovky v klidu je 1mA, což je vynikající hodnota. Testoval jsem různé procesorovky před cca dvěmi až třemi lety nazpět a běžný odběr byl 5-8mA, což u kvérů s malou baterkou za víkendovou akci s výdrží dost zamává. Standardní mosfety propouští cca 25uA, tzn čtvrtinu toho, co procesorovka.
Celkově si procesorovku pochvaluji a díky širokým možnostem programování, si každý najde to svoje.

_________________
Ničemu mechanickému nedej znát, že máš na spěch.


29 kvě 2013, 20:44
Profil
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced

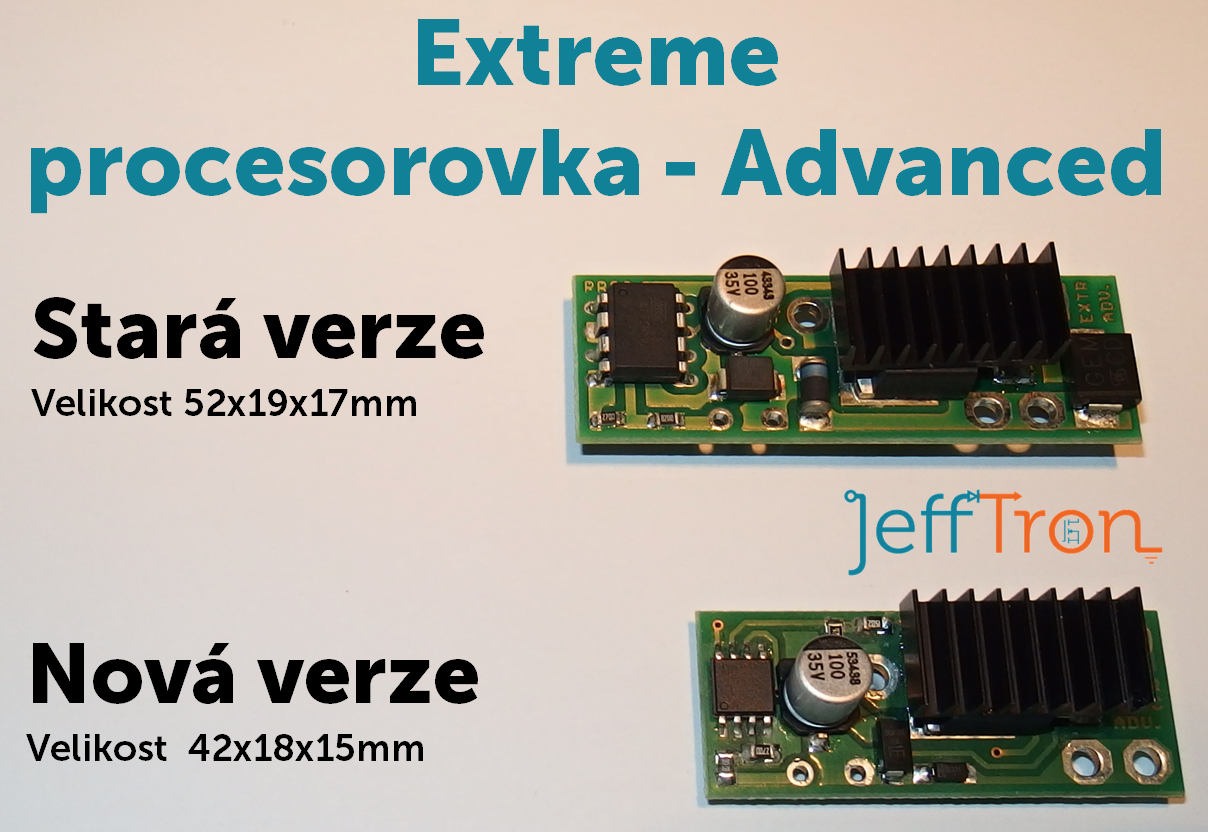

Představuji Vám vylepšenou Extreme procesorovku - Advanced s následujícími úpravami:
- použit výkonnější spínací a brzdící mosfet, zařízení tak zvládne vyšší zatížení
- použit menší mikroprocesor v smd provedení
- celkově menší rozměry zařízení: 42x18x15mm (předchozí verze 52x19x17mm)

Cena za zařízení se nemění. Tuto Extreme procesorovku - Advanced můžete ihned zakoupit v JeffTron eshopu: http://www.jefftron.cz/Procesorovka/Ext ... anced.html

Verze s univerzální kabeláží bude nahrazena novou po doprodání starých skladových zásob


Přílohy:
nova_extr_proc-adv.png [ 832.85 KiB | Zobrazeno 13774 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
12 lis 2014, 18:13
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka - Advanced
Dnešním dnem se všechny verze "Procesorovka - Advanced" přejmenovaly na "Procesorovka" (kód: JT-PRO-03, JT-PRO-04, JT-PRO-07, JT-PRO-08).

_________________
JeffTron - Elektronika pro AEG zbraně 21. století


11 led 2015, 20:47
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka

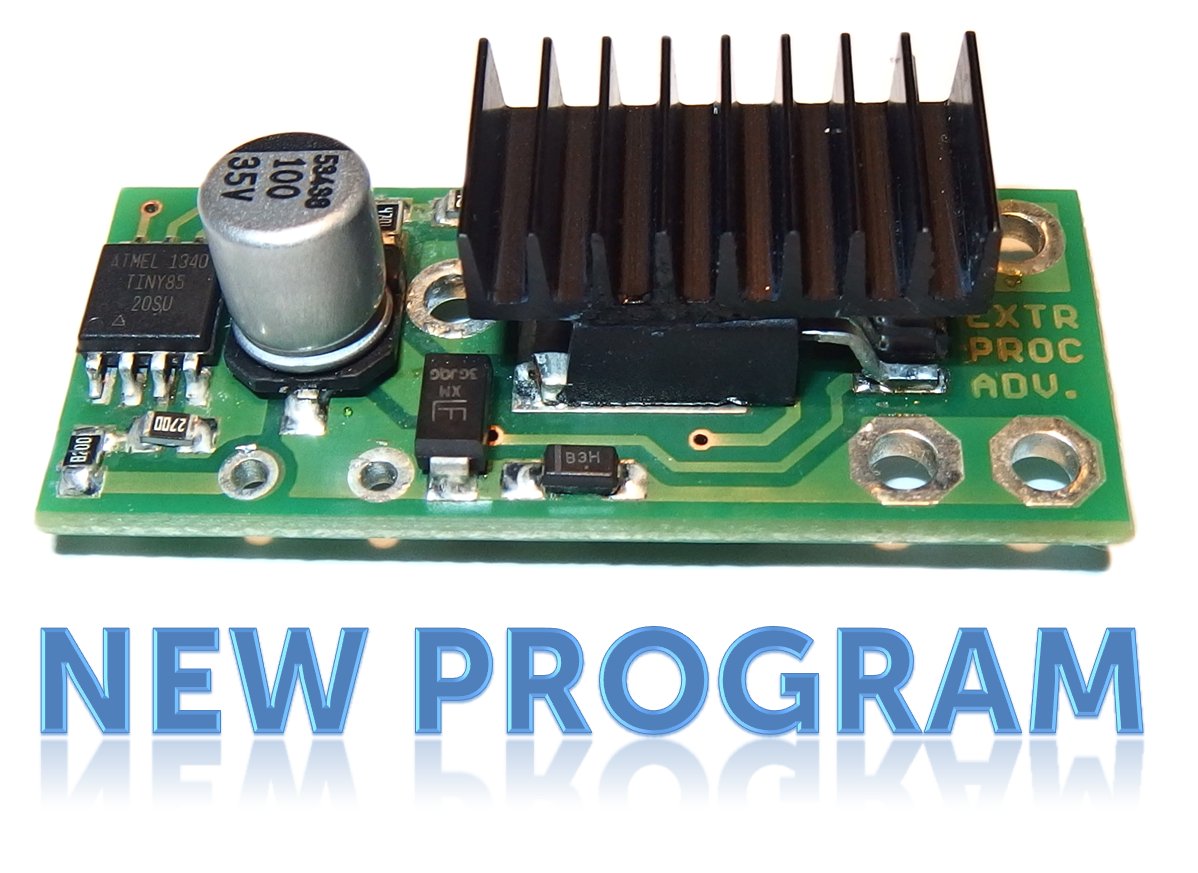

Extreme procesorovky dostaly nový program, který je inspirovaný z Procesorovky - V2.

Přidané funkce:
- Přednatažení pístu pro okamžitý výstřel v režimu jednotlivé střelby
- Možnost vypnutí prodlevy mezi střelbou dávkou a automatickou střelbou
- Pokud je spoušť dříve uvolněna, automaticky se dokončí výstřel jednotlivě nebo dávka
- 3 intenzity aktivního brzdění
- jsou potřeba pouze 3 výstřely po zapojení baterie (slouží pro správnou funkci střelby dávkou)

Více informací a možnost objednání na Jefftron eshopu:
Samostatná verze: http://www.jefftron.cz/Procesorovka/Ext ... rovka.html
Verze s univerzální kabeláží: http://www.jefftron.cz/Procesorovka/Ext ... elazi.html


Přílohy:
extreme_procesorovka_program.jpg [ 143.83 KiB | Zobrazeno 11888 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
27 srp 2015, 16:49
Profil Zobrazit autorovy stránky
Moderátor
Moderátor
Uživatelský avatar

Registrován: 28 čer 2008, 20:10
Příspěvky: 5912
Bydliště: Heřmanův Městec
Nový příspěvek Re: JeffTron: Extreme procesorovka
Extreme procesorovku lze nyní používat i se 4S lipol bateríí (nominální napětí 14,8V). Novinku rozeznáte podle zeleného razítka na první straně manuálu. Verze s univerzální kabeláží bude po vyprodání skladu také aktualizována.


Přílohy:
4S_lipol_cz_final.jpg [ 64.3 KiB | Zobrazeno 11619 krát ]

_________________
JeffTron - Elektronika pro AEG zbraně 21. století
02 říj 2015, 16:12
Profil Zobrazit autorovy stránky
